1.Trijų fazių CNC sinusinio keitiklio galia su minkšto paleidimo ir minkšto sustabdymo funkcijomis, todėl turi greitą testavimo greitį ir didelį tikslumą.
2. Trifazis transformatorius, vienfazis-transformatorius, PT, CT, Z-tipo transformatorių santykis, grupė, poliškumo tikrinimo funkcija.
3. Trijų fazių testavimas turi linijos ir linijos įtampos santykio, linijos ir fazės įtampos santykio, posūkių santykio, vektorinės diagramos ir grupinio ryšio tikrinimo funkcijas.
4.CT santykio poliškumo tikrinimo funkcija.
5. Atliekant vieno-fazės bandymą, jis atlieka kampų skirtumo tikrinimo funkciją.
6. Šarnyrinę pavarą galima išbandyti iki 99 pavarų.
7. Bandymų diapazonas yra platus, daugiausia 20 000.
8. Aukštos ir žemos įtampos atvirkštinio prijungimo priminimas.
9. Išvesties trumpojo jungimo priminimas.
10. Laikrodžio ir datos rodymas be maitinimo{1}}. Duomenų saugojimo būdas yra vietinė saugykla, kurioje yra 100 bandymų duomenų, o saugomi duomenys gali būti perkelti į kompiuterį (asmeninį kompiuterį).
11. Terminio spausdintuvo spausdinimo funkcija.
12.Mažas dydis, lengvas svoris, patogus nešiotis ir naudoti.
ProduktasĮvadas

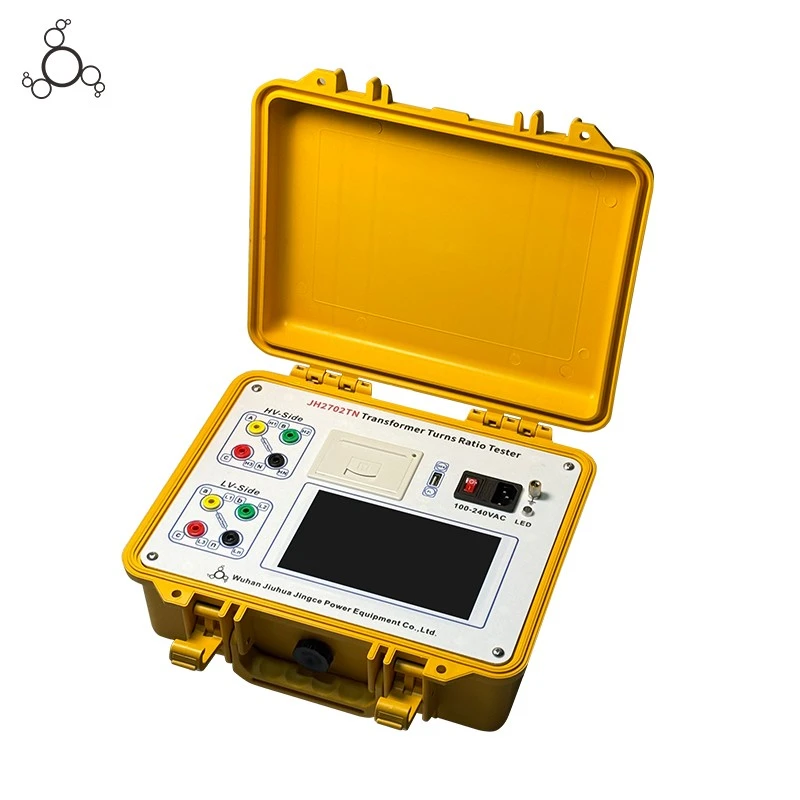

Transformatoriaus posūkių santykio tikrintuvas su neutraliu tašku yra didelio{0}}tikslumo, išmanusis testavimo prietaisas, nepriklausomai sukurtas elektros energijos sistemos transformatorių bandymo poreikiams, sukurtas Wuhan Jiuhua Jingce Power Equipment Co.,Ltd. Kadangi transformatoriai yra pagrindinė ir svarbiausia elektros energijos sistemos įranga, jų ilgalaikis stabilus ir patikimas veikimas yra tiesiogiai susijęs su bendra elektros tinklo veikimo sauga ir stabilumu. Vadovaujantis valstybinio tinklo prevencinių bandymų nuostatomis, transformatorių posūkių santykio ir įtampos santykio bandymai yra privalomi naujiems transformatoriams prieš pradedant eksploatuoti ir{5}}eksploatuojamų transformatorių reguliarios priežiūros-bandymams, kurie yra būtini norint patikrinti transformatoriaus apvijų vientisumą, atšakų keitiklio kontaktų veikimą ir jungčių grupės teisingumą.
Produkto parametras
|
Modelis |
JH2702TN |
|
diapazonas |
0.9~20000 |
|
tikslumu |
± (skaitymas × 0,1 % + 2 skaitmenų) (mažesnis arba lygus 1000) |
|
± (skaitymas × 0,2 % + 2 skaitmenų) (didesnis nei 1000 ir mažesnis arba lygus 3000) |
|
|
± (skaitymas × 0,3 % + 2 skaitmenų) (daugiau nei 3000) |
|
|
skiriamosios gebos santykis |
0.9~9.9999(0.0001) |
|
10~99.999(0.001) |
|
|
100~999.99(0.01) |
|
|
1000~9999.9(0.1) |
|
|
20000(1) |
|
|
veikiantis maitinimo šaltinis |
AC100-240 V, 50/60 Hz (baterija maitinamų modelių įkrovimo įtampa) |
|
instrumentų svoris |
4,7 kg |
|
Instrumento tūris |
320 mm (ilgis) × 280 mm (plotis) × 135 mm (aukštis) |
|
pabaigos-naudojimo temperatūra |
-10 laipsnių ~ 50 laipsnių |
|
santykinė oro drėgmė |
<90%, no condensation |
Produkto savybės
Šis posūkių santykio testeris yra profesionalus, išmanus prietaisas, skirtas maitinimo sistemos transformatorių bandymams. Jame integruotos pažangios technologijos ir humanizuotas dizainas, kad būtų užtikrintas efektyvus, tikslus ir patikimas veikimas.Kaip profesionalus 3 fazių ttr testeris, jis turi visą trijų-fazių testavimo funkcijų rinkinį, kuris gali visiškai patenkinti daugelio-dimensijų bandymo poreikius, susijusius su elektros energijos sistemos trifaziais transformatoriais ir kita įranga.
Neutralaus taško funkcija Pridėjus specialų neutralaus taško testavimo gnybtą, išplečiama transformatoriaus ttr taikymo sritis, leidžianti tiesiogiai tikrinti transformatorius su neutraliu tašku (pvz., Yn, YN jungčių grupės). Ši funkcija pašalina papildomų laidų ar pagalbinės įrangos poreikį, todėl galima tiksliai išmatuoti linijos-į-neutralios įtampos santykį ir su nuliniu tašku{5}}susijusius parametrus. Jis ypač tinka paskirstymo transformatoriams, įžeminimo transformatoriams ir kitai įrangai su neutraliu tašku išbandyti, teikiant visapusišką duomenų palaikymą transformatoriaus būklei įvertinti ir gedimų diagnostikai, o ttr testą padaryti išsamesnį ir tikslesnį neutralaus taško transformatoriaus aptikimui.

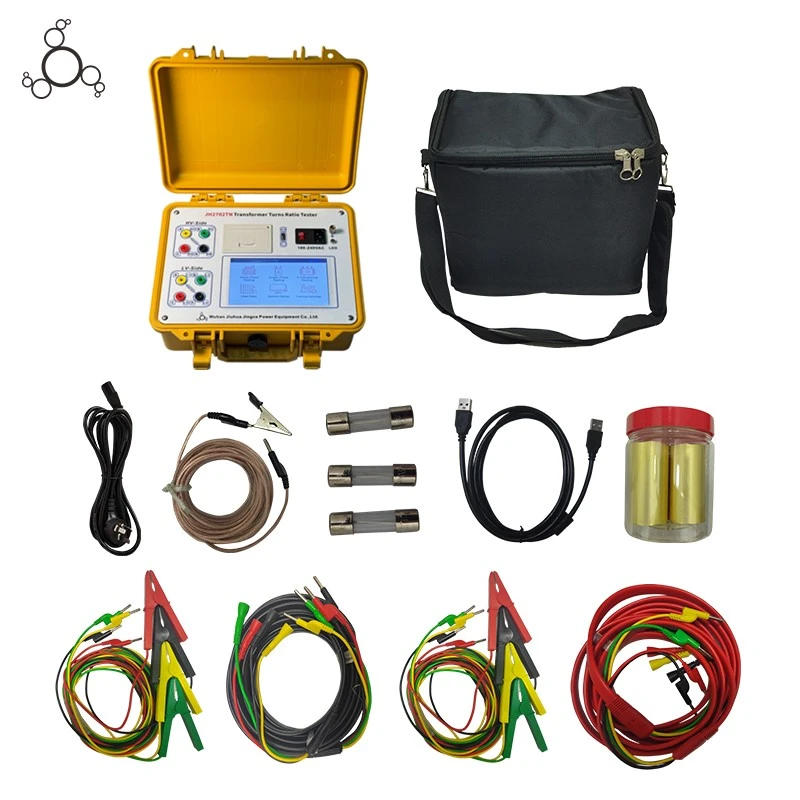

Produkto priedai
- Geltonas nešiojamasis kietas dėklas
- Juodas nešiojimo krepšys
- Maitinimo laidas
- Specialus įžeminimo bandymo laidas
- Trys atsarginiai saugikliai
- USB laidas
- Du ritinėliai spausdinimo popieriaus
- Keturi specialių bandymo laidų rinkiniai (raudona, geltona, žalia, juoda) su dideliais aligatoriaus spaustukais
Pristatymas, pristatymas ir aptarnavimas
DUK
Kl.: kokias išskirtines bandymo funkcijas palaiko neutralaus taško transformatorių trijų{0}}fazių bandymas?
A: Jis gali atlikti linijos-–-fazių įtampos santykio bandymą neutralaus taško transformatoriams (pvz., Yn/YN jungčių grupėms) per tam skirtą keturių-spalvų neutralaus taško bandymo gnybtą be jokių papildomų pagalbinių laidų.
Kl .: Kaip nustatyti atšakų keitiklio parametrus, kad būtų galima tiksliai apskaičiuoti apsisukimų santykio paklaidą?
A: Bandymo parametrų nustatymo sąsajoje įveskite transformatoriaus atstumą tarp čiaupų (procentais) ir bendrą čiaupo pavarų skaičių. Po bandymo prietaisas automatiškai analizuos faktinę čiaupo padėtį ir apskaičiuos tikslią posūkių santykio paklaidą.
K: Įmonė siūlo daugybę skirtingų transformatorių apsisukimų santykio testerių; kokie yra šio konkretaus transformatoriaus apsisukimų santykio testerio pranašumai?
A: Šiame transformatoriaus posūkių santykio tikrinimo įrenginyje yra itin platus 0,9-20 000 posūkių santykio matavimo diapazonas su kelių{5} laipsnių aukštu tikslumu (±0,1 % ~ 0,3 % rodmens), kuris gali patenkinti daugumos aukštos -įtampos, vidutinės{8} PT įtampos transformatorių ir CT transformatorių bandymus. Jo trijų-fazių bandymas palaiko tiek linijos-į-liniją, tiek linijos{12}}fazių{15}}įtampos santykio bandymą neutralaus taško transformatoriams (pvz., Yn/YN jungčių grupėms) per tam skirtus gnybtus, o tai leidžia aptikti vieną -stotelę ir visapusį posūkių santykį be papildomos pagalbinės įrangos. Tuo tarpu didelis-tikslumo koeficientas, atitinkantis platų diapazoną, užtikrina tikslų duomenų rinkimą apie transformatorius su ekstremaliomis posūkių santykio reikšmėmis ir gali automatiškai analizuoti čiaupo padėtį ir apskaičiuoti santykio paklaidą, todėl jis yra profesionalesnis ir efektyvesnis atliekant didelio masto elektros tinklo priežiūrą ir aukštos įtampos įrangos bandymus.
